PARTIE 1

  PLANCHE 1     MODELES VESPA ACMA 125cc 1951-53

  DESIGNATION REFERENCE

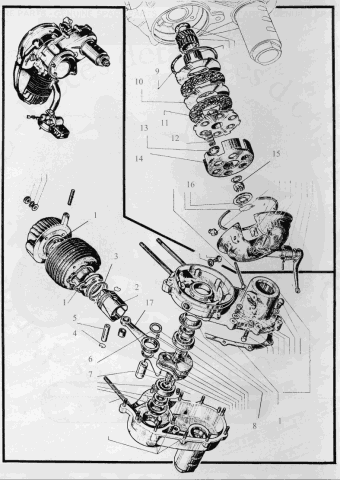

1 Pochette de joints moteur VA0214 Eclaté moteur
2 Piston complet 125cc 56.5mm PAC565
  Segment cote origine PS010
3 Clip (pince) axe de piston CLP15
4 Clip (ressort) axe de piston CLP15R
5 Axe de piston AXP15
6 Clavette de volant magnétique VA0231
7 Clavette d'embrayage VA0230
8 Roulement d'embiellage VA0266
9 Clip de cloche d'embrayage VA0319
10 Disque lisse d'embrayage VA0249
11 Disque garnis d'embrayage VA0248
12 Ressorts d'embrayage (les 6) VA0320
13 Cuvettes de ressort (les 6) VA0321
14 Cloche d'embrayage VA0322
15 Ecrou crénelé VA0202
  Rondelle frein VA0203
16 Plateau + clip + butée d'embrayage VA0247
17 Kit bielle complète VA0329
  Huile mélange Igol 1 litre IGOL M
  Huile boite de vitesse Igol 1 litre IGOL BV

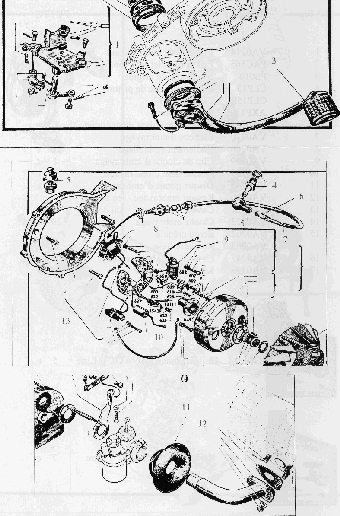

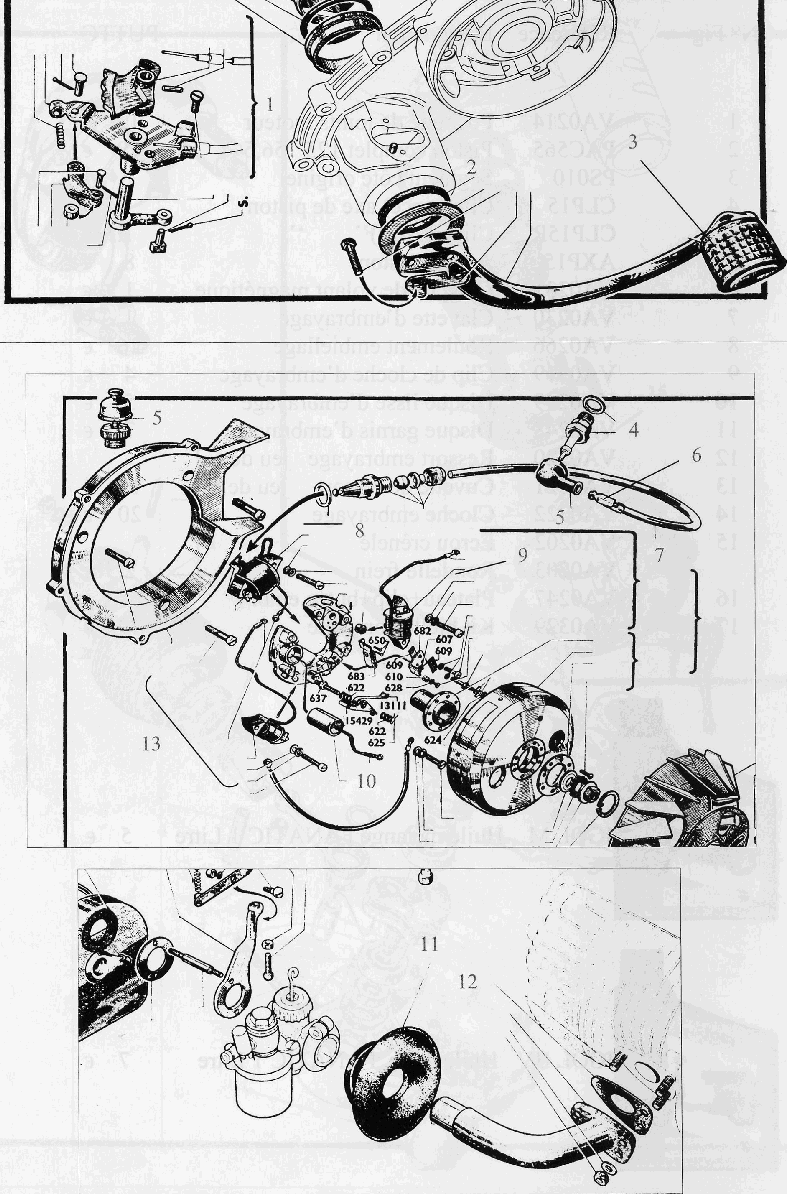

1 Sélecteur de vitesses VA0309 Eclaté allumage, kick & admission
2 Pochette de joints moteur VA0214
3 Caoutchouc de kick VC137
4 Bougie NGK AL117
5 Pipe caoutchouc VC110
6 Clip de bougie AL112
7 Fil de bougie le mètre AL114
8 Bobine haute-tension d'allumage AL107
9 Bobine d'éclairage AL110
10 Condensateur d'allumage AL118
11 Soufflet de pipe de carburateur VC132
12 Pochette de joints moteur VA0214
13 Allumage complet ALL01

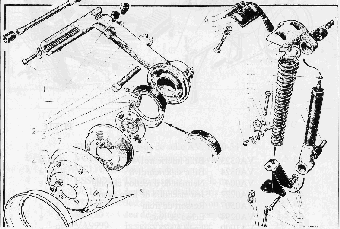

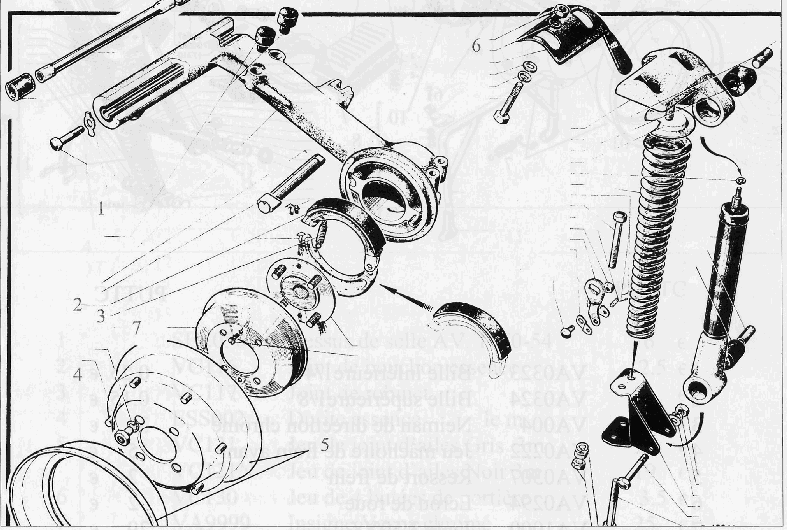

1 Butée bras moteur VC146 Eclaté bars arrière
2 Jeu de machoire de frein arrière VA0220
3 Ressort de frein VA0307
4 Ecrou de roue VA0294
5 Jante 3.50x8 VA1000
6 Caoutchouc de support d'amortisseur VC097
7 Tambour de frein arrière VA0279

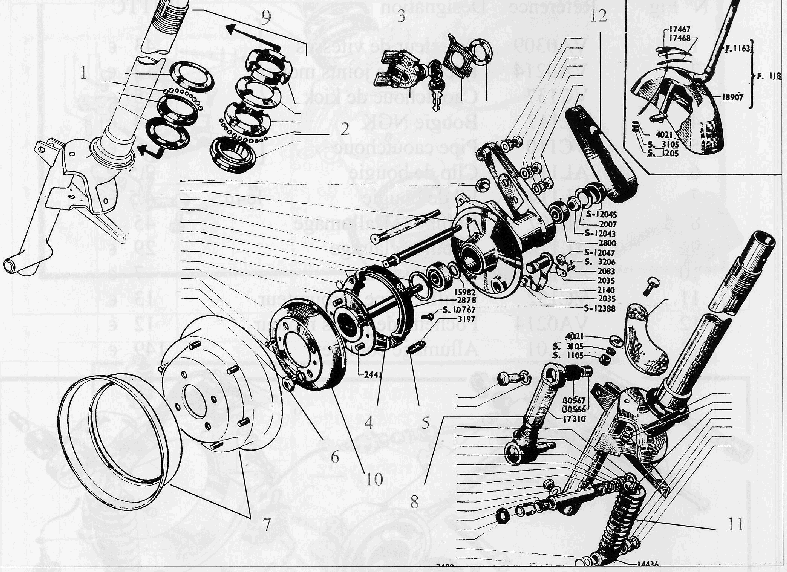

1 Bille inférieure 1/4 VA0323

Eclaté fourche avant

2 Bille supérieure 1/8 VA0324
3 Neiman de direction chromé VA004
4 Jeu de machoire de frein avant VA0222
5 Ressort de frein VA0307
6 Ecroue de roue VA0294
7 Jante 3.50x8 VA1000
8 Amortisseur avant AM112
9 Kit de direction complet VA0151
10 Tambour de frein avant VA0442
11 Ressort de fourche chromé VA0140
12 Enjoliveur de fourche chromé VA1529

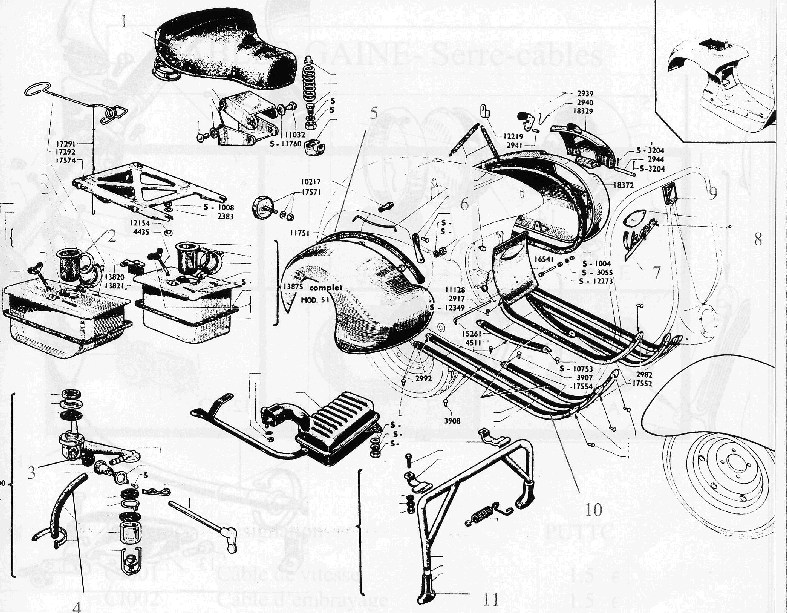

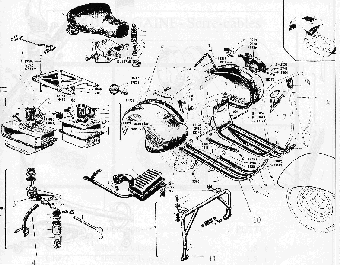

1 Dessus de selle avant 1950-54 SEL058

Eclaté partie centrale

2 Joint de bouchon à essence VC116
3 Joint de robinet VC117
4 Durite à essence le mètre ESS002
5 Jeu de joint d'aile gris 3 m VC1211
  Jeu de joint d'aile noir 3 m VC121N
6 Jeu de 4 butée de portière VC130
7 Insigne Vespa chromé VA9999
8 Jeu de 10 rivets insigne VA0105
9 Blason Piaggio résine VA0135
10 Jeu de caoutchouc de baguettes 1950-52 4m VC127
  Jeu de caoutchouc de baguettes 1953 4,5m VC118
  Jeu de 9 baguettes aluminium 1953 VC119
11 Paire d'embouts de béquille VC102
12 Robinet à essence + manette en aluminium ESS099

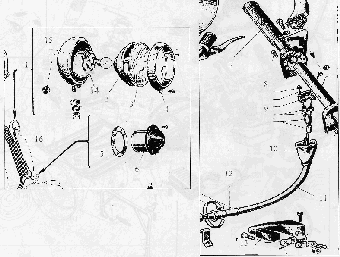

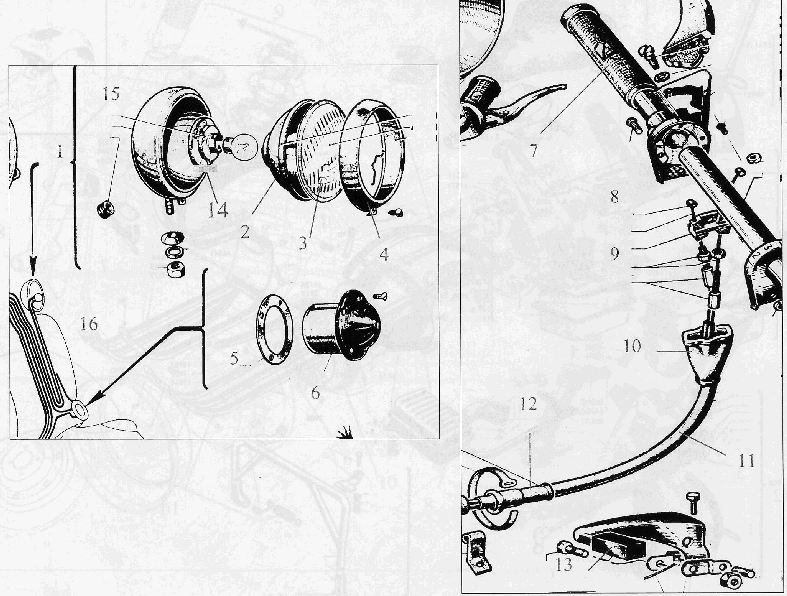

1 Phare complet 1950-52 LU106

Eclate guidon & commandes

2 Réflecteur de phare LU105
3 Verre de phare LU104
4 Cerclage de phare LU138
5 Caoutchouc de klaxon VC124
6 Klaxon chrmé 6V LU119
7 Paire de poignées grises VC100
8 Cable de vitesse CI001
9 Tendeur de cable CI008
10 Caoutchouc cache cables de vitesses VC138
11 Gaine de protection grise le mètre VC125
12 Caoutchouc de protection de gaine VC120
13 Caoutchouc de frein VC107
14 Ampoule navette 6v 5w LU005
15 Ampoule de phare 6v 3 ergots LU000
16 Faisceau électrique complet LU054

  Cable de vitesse CI001
  Cable d'embrayage CI002
  Cable de gaz CI004
  Cable de frein avant CI003
  Cable de frein arrière CI005
  Transmission de compteur CI020
  Serre cable de vitesses CI006
  Serre cable de frein avant & arrière CI019
  Tendeur de cable CI008
  Embout de gaine CI009
  Gaine grise Vespa, le mètre CI012
  Gaine noire Vespa, le mètre CI013

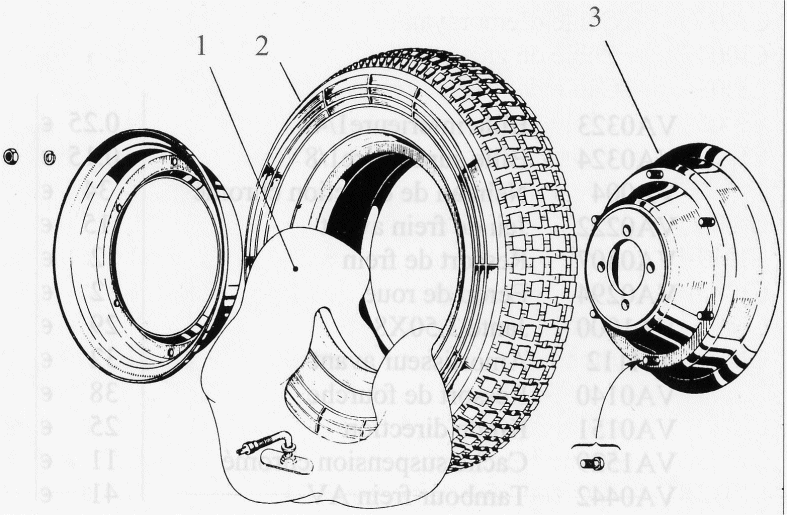

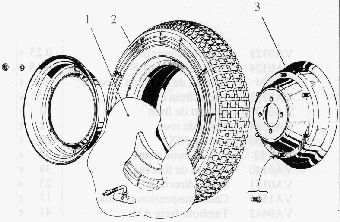

1 Chambre à air 3.50/400x8 PN102

Eclaté de la jante

2 Pneu 3.50x8 profil ancien PN100
  Pneu 3.50x8 à flancs blancs Continental PN114
3 Jante 3.50x8 VA1000
