PARTIE 1

  PLANCHE 1    MODELES VESPA/ACMA 1954-58 & 150 GL

  DESIGNATION REFERENCE

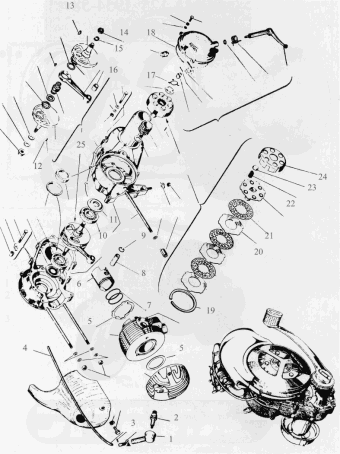

1 Caoutchouc de bougie VC110 Eclaté moteur
2 Bougie 125/150 NGK AL117
3 Clip de bougie AL112
4 Fil de bougie, le m. AL114
5 Pochette de joints moteur VA0212
6 Piston complet (54 ou 54,4) PAC540
  Piston complet 150 GL (59) PGL590
7 Ségment côte origine SAC540
8 Axe de piston AXP15
9 Clip (pince) ou clip (ressort) CLP15
10 Roulement à billes (unité) VA0232
11 Joints spys (la paire) VC122
12 Clavette volant VA0231
13 Clavette d'embrayage VA0230
14 Ecrou d'embrayage VA0202
15 Rondelle frein VA0203
16 Cage à aiguille de piston VA0246
17 Plateau + butée bronze d'embrayage VA0247
18 Joint de couvercle d'embrayage VA0270
19 Clip de cloche VA0310
20 Disques lisses d'embrayage (le jeu) VA0252
21 Disques garnis d'embrayage (le jeu) VA0251
22 Ressorts d'embrayage le jeu de 6 VA0205
23 Cuvettes de ressorts le jeu de 6 VA0204
24 Cloche d'embrayage VA0201
25 Embiellage complet 125/150 EMB01
  Huile mélange 1 litre IGOL IGOLM
  Huile Boîte de vitesse 1 litre IGOL IGOLBV

1 Bobine haute tension interieure AL107 Eclaté allumage

Ecalté selle

2 Rupteur AL115
3 Condensateur AL116
4 Bobine éclairage AL110
5 Bobine haute tension exterieure AL105
6 Joint torique de rocher VA0250
7 Caoutchouc de kick VC137
8 Kit de réparation pignon élastique VA0240
9 Croisillon de boite de vitesse VA0268
10 Joint spy de roue arrière VC123
11 Ecrou de roue VA0294
12 Tambour de frein en aluminium VA0279
13 Sélecteur de vitesses VA0309
14 Allumage complet 1954-56 ALL02
  Allumage complet 1956-58 ALL03

1 Dessus de selle avant SEL056
2 Joint de bouchon à essence VC116
3 Soufflet de carburation VC133
4 Jeu de joint d'ailes (noir/gris) VC121
5 Insigne Vespa VA9999
6 Blason Piaggio résine VA0135
7 Jeu de 10 rivets insigne Vespa VA0105

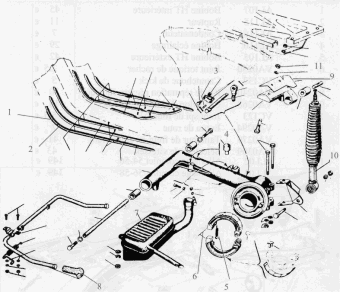

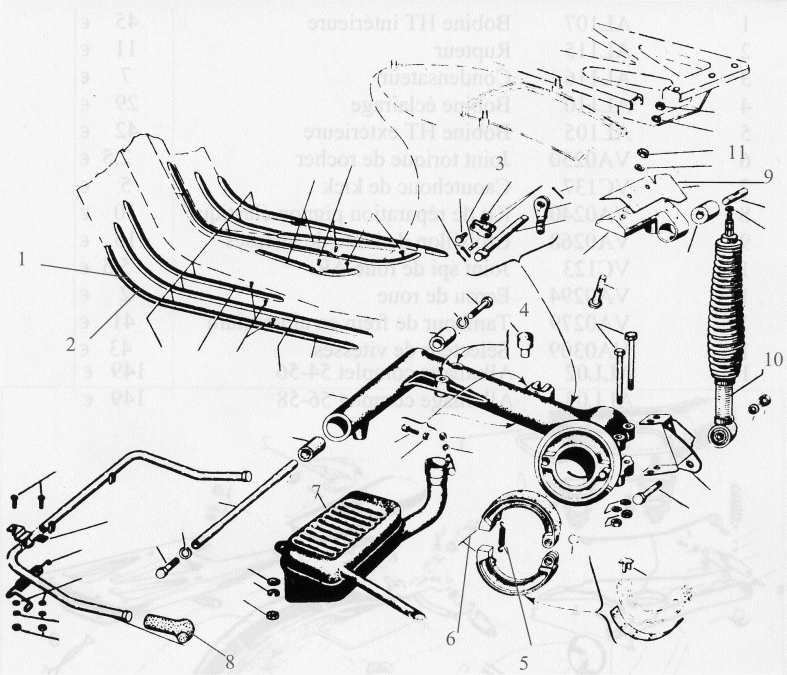

1 Jeu caoutchouc plancher 4,5 mètres VC118 Eclaté partie arrière
  Profil caoutchouc le mètre VC118M
2 Jeu de 9 baguettes aluminium 1953-56 VC119
  Jeu de 9 baguettes aluminium 1956-58 VC119
  Profil aluminium le mètre VC119M
3 Serre câble frein arrière CI019
4 Butée bras moteur VC146
5 Ressort de frein VA0307
6 Jeu de machoire de frein arrière VA0220
7 Echappement VA0210
8 Paire d'embouts de béquille VC102
9 Caoutchouc support amortisseur VC097
10 Amortisseur arrière complet AM099
11 Kit 10 écrous 9mm VA0443

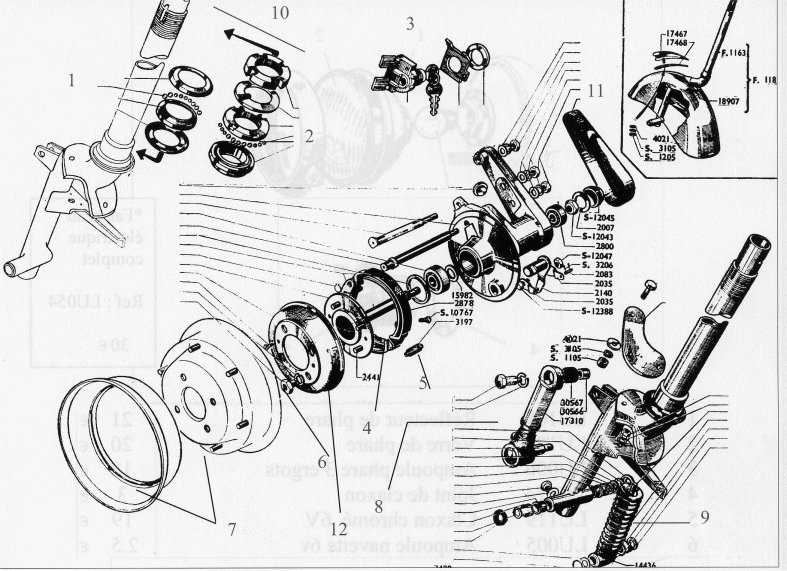

1 Bille inferieure 1/4 VA0323 Eclaté fourche avant
2 Bille supérieure 1/8 VA0324
3 Neiman de direction chromé VA004
4 Jeu de frein avant VA0222
5 Ressort de frein VA0307
6 Ecrou de roue VA0294
7 Jante 3.50x8 VA1000
8 Amortisseur avant AM112
9 Ressort de fourche VA0140
10 Kit de direction VA0151
11 Cache suspension chromé VA1529
12 Tambour de frein avant VA0442

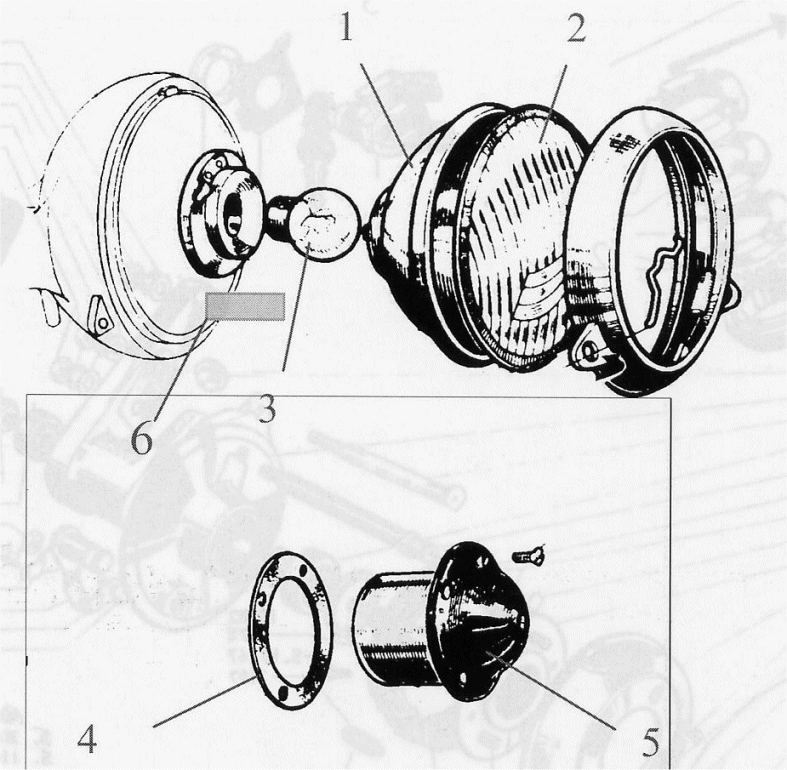

1 Réflecteur de phare LU105 Eclaté phare avant

Eclaté jante & pneu

2 Verre de phare LU104
3 Ampoule de phare à 3 ergots LU000
4 Joint de klaxon VC124
5 Klaxon chromé 6V LU0119
6 Ampoule navette 6V LU005
  Faisceau éléctrique complet LU054

1 Chambre à air 3.50/400x8 PN102
2 Pneu 3.50x8 profil ancien PN100
  Pneu 3.50x8 à flancs blanc Continental PN114
3 Jante 3.50x8 VA1000

  Câble de vitesse CI001
  Câble d'embrayage CI002
  Câble de gaz CI004
  Câble de frein avant CI003
  Câble de frein arrière CI005
  Transmission de compteur CI020
  Serre câble de vitesses CI006
  Serre câble frein avant & arrière CI019
  Tendeur de câble CI008
  Embout de gaine CI009
  Gaine grise Vespa, le mêtre CI012
  Gaine noire Vespa, le mètre CI013

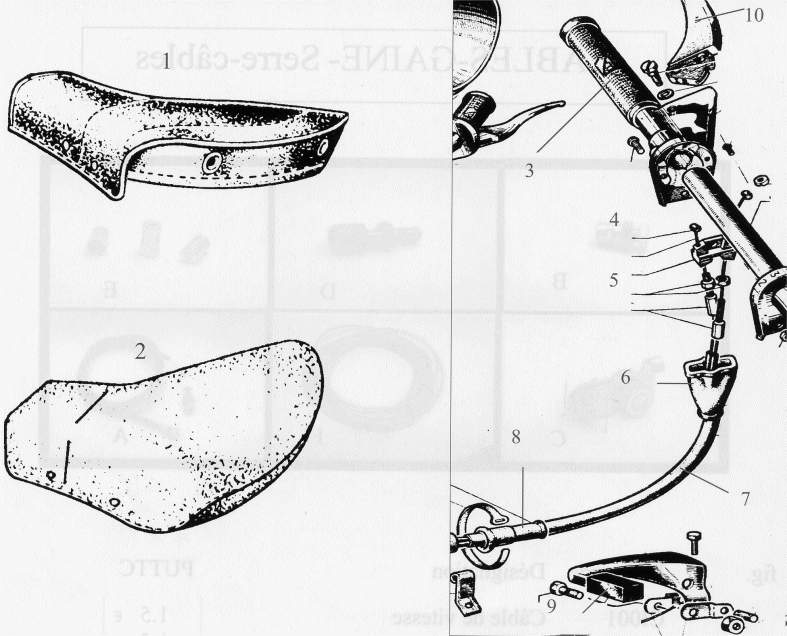

1 Dessus de selle avant SEL056 Eclaté guidon
2 Dessus de selle arrière SEL057
3 Paire de poignées grises VC100
4 Caoutchouc cache cables de vitesses VC138
5 Gaine de protection grise, le mètre VC125
8 Caoutchouc de protection de gaine VC120
9 Caoutchouc de frein VC107
10 Paire de leviers en aluminium VA0131
